Как безопасно подключить генератор

Почему генератор нельзя включать в розетку, где его ставить и как переключатель резерва защищает вас и электриков на линии.

Автор: Редакция SvitloPro Обновлено:

Содержание
  1. Почему генератор нельзя включать в розетку
  2. Где ставить генератор
  3. Переключатель резерва
  4. Пошагово с электриком
  5. Заземление и кабель
  6. Частые вопросы

Опасно

Три вещи, из-за которых каждый год гибнут люди:

  • Угарный газ. Генератор в квартире, на балконе, в гараже или под окном — смертельно опасно даже при открытых дверях и окнах. Газ не имеет запаха и цвета и может убить за считанные минуты.
  • Обратная трансформация. Генератор, включённый в розетку, подаёт напряжение обратно в линию — трансформатор повышает его до тысяч вольт, и под ударом электрик, который ремонтирует сеть, и ваши соседи.
  • Без переключателя резерва. Подключение к сети дома — только через переключатель резерва и только квалифицированным электриком.

Почему генератор нельзя включать в розетку

Вилка «папа-папа» из генератора в розетку кажется простым решением, но она соединяет генератор с внешней линией. Когда свет выключили, линия не исчезает: генератор подаёт напряжение на неё и на трансформатор подстанции, а тот повышает его до напряжения распределительной сети — 6–10 тысяч вольт. Кроме того, оголённые штыри такой вилки под напряжением.

Когда сеть возвращается, она встречается с напряжением генератора — это пожар в щитке или сгоревший генератор. Поэтому каждое подключение к сети дома должно разрывать связь с внешней линией.

Где ставить генератор

Только на улице, на ровной сухой поверхности; от дождя — навес, открытый с боков. Не ближе 6 метров к зданиям, окнам, дверям и вентиляции (так советует ГСЧС), выхлоп — в сторону от дома. Открытые окна и двери не делают меньшее расстояние безопасным. Поставьте в доме датчики угарного газа с батарейкой или резервным питанием — у каждой спальни.

Топливо доливайте только в заглушённый и остывший генератор, без открытого огня рядом. Канистры храните отдельно от жилых помещений.

Переключатель резерва

Переключатель резерва (перекидной рубильник) имеет три положения: «I» — сеть, «0» — всё отключено, «II» — генератор. Сеть и генератор механически не могут быть включены одновременно.

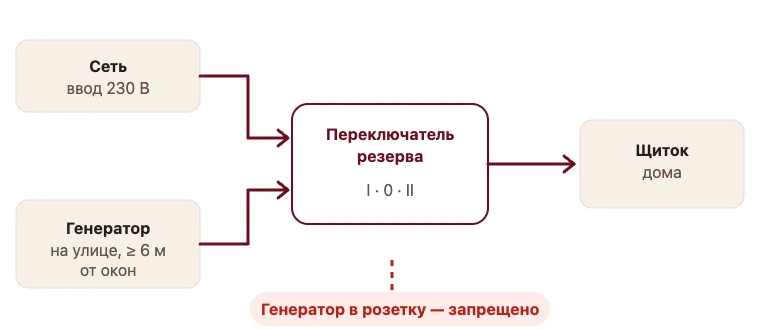

Схема: сеть и генератор подходят к переключателю резерва, от него — щиток дома. Генератор в розетку — запрещено.
Переключатель стоит между вводом и щитком: дом получает питание либо от сети, либо от генератора — никогда от обоих.

Пошагово с электриком

  1. Шаг 1. Посчитайте нагрузку

    Составьте список приборов, которые должны работать от генератора, и их пусковые мощности. От этого зависит мощность генератора и сечение кабеля.

  2. Шаг 2. Электрик ставит переключатель резерва

    Переключатель монтируют возле щитка: он физически отсоединяет дом от сети, прежде чем подключить генератор. Самостоятельный монтаж — запрещён.

  3. Шаг 3. Подключение щитка и заземление

    Электрик разводит линии, которые будут питаться от генератора, и заземляет генератор по схеме, которая соответствует сети дома и инструкции производителя.

Заземление и кабель

Электрические элементы генератора должны быть заземлены (требование ГСЧС). Как именно — соединить с заземлением дома или сделать отдельный заземлитель — решает электрик по схеме сети дома, ПУЭ и инструкции генератора, и проверяет сопротивление заземления прибором. Кабель от генератора к переключателю — гибкий, в резиновой изоляции; сечение электрик подбирает под ток и длину линии. Ориентир для 3 кВт (≈ 13 А) — медь не меньше 2,5 мм².

Не удлиняйте кабель несколькими удлинителями и не кладите соединения на землю, где может стоять вода.

Совет

Для котла берите инверторный генератор — он даёт стабильное напряжение чистой синусоиды, а автоматика котла чувствительна к форме и стабильности напряжения.

Какая мощность генератора вам нужна?

Посчитайте рабочую и пусковую мощность своих приборов.

Частые вопросы

Можно ли запускать генератор на балконе?

Нет. Балкон — часть жилья, угарный газ попадает в комнаты и к соседям. Генератор — только на улице, не ближе 6 м к зданиям и окнам.

Можно ли подключить генератор самостоятельно?

Нет. Монтаж переключателя резерва и подключение к щитку выполняет квалифицированный электрик с допуском. Ваша часть — расчёт нагрузки и правильное размещение генератора.

Что делать, если свет дали, а генератор работает?

Переведите переключатель в «0», заглушите генератор по инструкции, затем переведите переключатель в «I» — сеть. Правильно смонтированный переключатель резерва не даёт сети и генератору встретиться.
