Як безпечно підключити генератор

Чому генератор не можна вмикати в розетку, де його ставити і як перемикач резерву захищає вас і електриків на лінії.

Автор: Редакція SvitloPro Оновлено:

Зміст
  1. Чому генератор не можна вмикати в розетку
  2. Де ставити генератор
  3. Перемикач резерву
  4. Покроково з електриком
  5. Заземлення і кабель
  6. Часті запитання

Небезпечно

Три речі, через які щороку гинуть люди:

  • Чадний газ. Генератор у квартирі, на балконі, в гаражі чи під вікном — смертельно небезпечно навіть при відчинених дверях і вікнах. Газ не має запаху й кольору і може вбити за лічені хвилини.
  • Зворотна трансформація. Генератор, увімкнений у розетку, подає напругу назад у лінію — трансформатор підвищує її до тисяч вольт, і під ударом електрик, який ремонтує мережу, і ваші сусіди.
  • Без перемикача резерву. Підключення до мережі будинку — лише через перемикач резерву і лише кваліфікованим електриком.

Чому генератор не можна вмикати в розетку

Вилка «тато-тато» з генератора в розетку здається простим рішенням, але вона зʼєднує генератор із зовнішньою лінією. Коли світло вимкнули, лінія не зникає: генератор подає напругу на неї і на трансформатор підстанції, а той підвищує її до напруги розподільчої мережі — 6–10 тисяч вольт. Крім того, оголені штирі такої вилки під напругою.

Коли мережа повертається, вона зустрічається з напругою генератора — це пожежа в щитку або згорілий генератор. Тому кожне підключення до мережі будинку має розривати звʼязок із зовнішньою лінією.

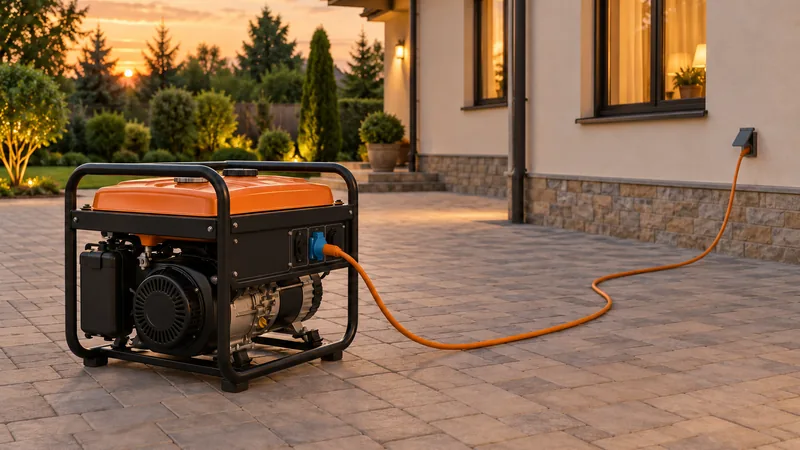

Де ставити генератор

Тільки надворі, на рівній сухій поверхні; від дощу — навіс, відкритий з боків. Не ближче 6 метрів до будівель, вікон, дверей і вентиляції (так радить ДСНС), вихлоп — у бік від будинку. Відчинені вікна й двері не роблять ближчу відстань безпечною. Поставте в будинку датчики чадного газу з батарейкою або резервним живленням — біля кожної спальні.

Пальне доливайте лише на заглушений і охолоджений генератор, без відкритого вогню поруч. Каністри тримайте окремо від житлових приміщень.

Перемикач резерву

Перемикач резерву (перекидний рубильник) має три положення: «I» — мережа, «0» — усе відключено, «II» — генератор. Мережа й генератор механічно не можуть бути увімкнені одночасно.

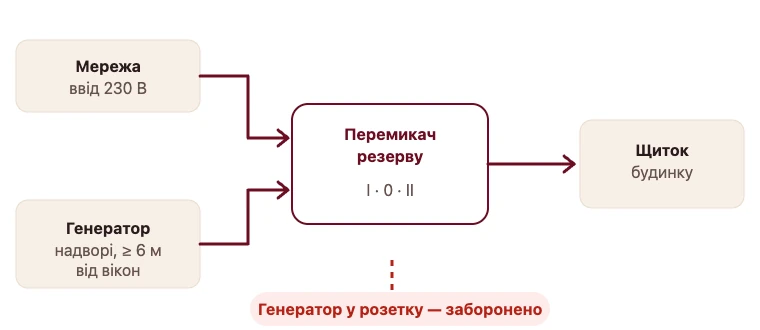

Схема: мережа і генератор підходять до перемикача резерву, від нього — щиток будинку. Генератор у розетку — заборонено.
Перемикач стоїть між вводом і щитком: будинок отримує живлення або з мережі, або з генератора — ніколи з обох.

Покроково з електриком

  1. Крок 1. Порахуйте навантаження

    Складіть список приладів, які мають працювати від генератора, і їхні пускові потужності. Від цього залежить потужність генератора й переріз кабелю.

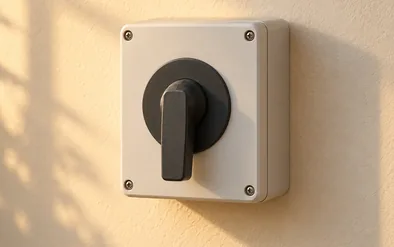

  2. Крок 2. Електрик ставить перемикач резерву

    Перемикач монтують біля щитка: він фізично відʼєднує будинок від мережі, перш ніж підключити генератор. Самостійний монтаж — заборонено.

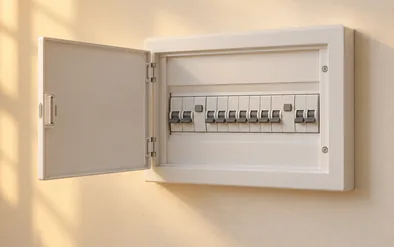

  3. Крок 3. Підключення щитка і заземлення

    Електрик розводить лінії, які живитимуться від генератора, і заземлює генератор за схемою, що відповідає мережі будинку й інструкції виробника.

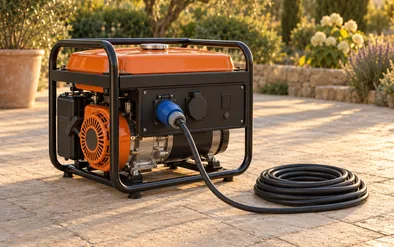

Заземлення і кабель

Електричні елементи генератора мають бути заземлені (вимога ДСНС). Як саме — зʼєднати з заземленням будинку чи зробити окремий заземлювач — вирішує електрик за схемою мережі будинку, ПУЕ та інструкцією генератора, і перевіряє опір заземлення приладом. Кабель від генератора до перемикача — гнучкий, у гумовій ізоляції; переріз електрик підбирає під струм і довжину лінії. Орієнтир для 3 кВт (≈ 13 А) — мідь не менше 2,5 мм².

Не подовжуйте кабель кількома подовжувачами і не кладіть зʼєднання на землю, де може стояти вода.

Порада

Для котла беріть інверторний генератор — він дає стабільну напругу чистої синусоїди, а автоматика котла чутлива до форми й стабільності напруги.

Яка потужність генератора вам потрібна?

Порахуйте робочу і пускову потужність своїх приладів.

Часті запитання

Чи можна запускати генератор на балконі?

Ні. Балкон — частина житла, чадний газ потрапляє в кімнати і до сусідів. Генератор — лише надворі, не ближче 6 м до будівель і вікон.

Чи можна підключити генератор самостійно?

Ні. Монтаж перемикача резерву і підключення до щитка виконує кваліфікований електрик з допуском. Ваша частина — розрахунок навантаження і правильне розміщення генератора.

Що робити, якщо світло дали, а генератор працює?

Переведіть перемикач у «0», заглушіть генератор за інструкцією, потім переведіть перемикач у «I» — мережа. Правильно змонтований перемикач резерву не дає мережі й генератору зустрітися.
